کنترل فشار در سیستمهای صنعتی یکی از مهمترین پارامترها برای تضمین عملکرد ایمن و پایدار تجهیزات است. در بسیاری از صنایع مانند تبرید، تهویه مطبوع، هیدرولیک و خطوط تولید، نوسانات فشار میتواند منجر به کاهش بهرهوری یا حتی آسیب به تجهیزات شود. از اینرو استفاده از پرشر سوئیچها برای نظارت و کنترل خودکار فشار، یک ضرورت اجتنابناپذیر به شمار میرود.
در این میان، برند Danfoss بهعنوان یکی از پیشروان جهانی در تولید تجهیزات کنترلی، پرشر سوئیچهایی با دقت بالا و دوام طولانی ارائه میدهد. این دستگاهها بهصورت مکانیکی یا الکترونیکی طراحی شدهاند تا بسته به نوع کاربرد، بهترین عملکرد را داشته باشند. شناخت نحوه تنظیم و کالیبراسیون صحیح این تجهیزات، تأثیر مستقیمی بر عملکرد کل سیستم دارد و از بروز خطاهای پرهزینه جلوگیری میکند.

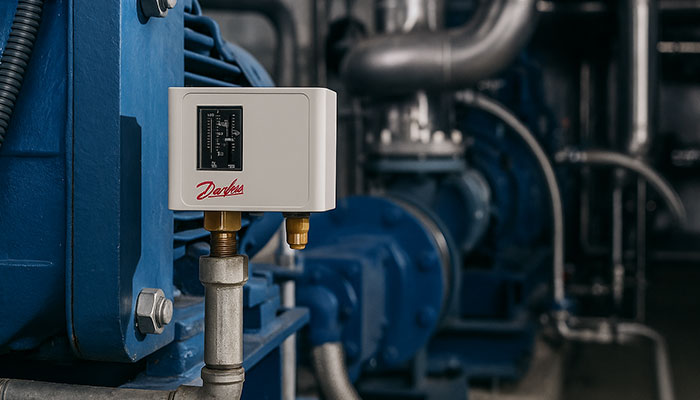

آشنایی با پرشر سوئیچ دانفوس
پرشر سوئیچ دانفوس از یک دیافراگم یا پیستون حساس به فشار تشکیل شده که با افزایش یا کاهش فشار، باعث باز یا بسته شدن کنتاکت الکتریکی داخلی میشود. این عملکرد ساده اما دقیق، امکان کنترل خودکار فشار در محدودههای مشخص را فراهم میسازد. دانفوس انواع مختلفی از پرشر سوئیچها را برای کاربردهای گوناگون تولید میکند، از جمله سریهای KP برای سیستمهای تبرید و RT برای مصارف صنعتی سنگین.
هر مدل از پرشر سوئیچ دانفوس دارای یک کد فنی مشخص است که اطلاعاتی مانند نوع سیال، محدوده فشار، و نوع اتصال الکتریکی را نشان میدهد. این ویژگی باعث میشود انتخاب دستگاه متناسب با نیاز سیستم بسیار سادهتر شود. بهطور کلی، آشنایی با مدلها و مشخصات فنی قبل از نصب و تنظیم، از خطاهای عملکردی و خرابیهای زودهنگام جلوگیری میکند.
اصول عملکرد پرشر سوئیچ
اساس عملکرد پرشر سوئیچ دانفوس بر پایه تشخیص فشار و تغییر وضعیت کنتاکت است. هنگامیکه فشار سیال از حد تنظیمشده فراتر رود یا کاهش یابد، مکانیزم داخلی موجب قطع یا وصل جریان الکتریکی میشود. در این فرآیند دو پارامتر کلیدی وجود دارد: Cut-in (نقطه وصل مجدد) و Cut-out (نقطه قطع). اختلاف بین این دو مقدار، همان دیفرانسیل فشار (Differential Pressure) است که در تنظیمات دقیق اهمیت زیادی دارد.
بهعنوان مثال، در یک سیستم تبرید، پرشر سوئیچ دانفوس میتواند وظیفه قطع کمپرسور را در فشار بالا و روشنکردن مجدد آن را در فشار پایینتر بر عهده گیرد. این مکانیزم از آسیب به تجهیزات جلوگیری میکند و موجب صرفهجویی در مصرف انرژی میشود. درک درست از نحوه کارکرد Cut-in و Cut-out، پیشنیاز هرگونه تنظیم یا کالیبراسیون دقیق است.
ابزارها و تجهیزات لازم برای تنظیم و کالیبراسیون
قبل از شروع فرآیند تنظیم، فراهمکردن ابزارهای دقیق و استاندارد ضروری است. از مهمترین این ابزارها میتوان به مانومتر کالیبرهشده برای اندازهگیری فشار واقعی سیستم اشاره کرد. همچنین استفاده از پمپ تست فشار یا منبع فشار قابل کنترل، برای ایجاد فشارهای مختلف در محدوده کاری پرشر سوئیچ ضروری است. علاوهبراین، مولتیمتر دیجیتال جهت بررسی وضعیت قطع و وصل کنتاکتها نیز باید در دسترس باشد.
از نظر ایمنی، پیش از انجام هرگونه تنظیم یا کالیبراسیون، سیستم باید در حالت بدون بار قرار گیرد و فشار داخل خطوط تخلیه شود. استفاده از دستکش عایق و رعایت فاصله از تجهیزات تحت فشار توصیه میشود. آمادهسازی مناسب ابزارها و محیط کار، نه تنها دقت عملیات را بالا میبرد بلکه از بروز حوادث ناخواسته جلوگیری میکند.
مراحل تنظیم پرشر سوئیچ دانفوس
تنظیم پرشر سوئیچ دانفوس معمولاً شامل دو بخش اصلی است: تنظیم فشار قطع (Cut-out) و فشار وصل (Cut-in). برای این کار ابتدا باید پیچ تنظیم اصلی که معمولاً در بالای دستگاه قرار دارد، بهآرامی چرخانده شود تا محدوده فشار دلخواه تنظیم گردد. سپس با کمک پمپ تست فشار، فشار بهتدریج افزایش داده میشود تا نقطه قطع تعیین شود. پس از آن، فشار را کاهش داده تا نقطه وصل مجدد مشاهده گردد.
پیچ دیفرانسیل (Differential) نیز برای تنظیم فاصله بین Cut-in و Cut-out استفاده میشود. باید توجه داشت که تغییر دیفرانسیل ممکن است بر هر دو نقطه تأثیر بگذارد، بنابراین فرآیند تنظیم نیازمند دقت و تکرار چند مرحلهای است. در پایان، عملکرد سوئیچ باید چندینبار تحت فشار واقعی سیستم بررسی شود تا از صحت تنظیمات اطمینان حاصل گردد.
روش کالیبراسیون پرشر سوئیچ دانفوس
کالیبراسیون به معنای بررسی و تنظیم دقیق دستگاه بر اساس مقادیر مرجع استاندارد است. در این فرآیند، پرشر سوئیچ به یک منبع فشار کنترلشده متصل میشود و عملکرد آن در نقاط مختلف فشار ثبت میگردد. با مقایسه دادهها با مقادیر مرجع، میتوان خطای دستگاه را شناسایی و در صورت نیاز اصلاح کرد.
توصیه میشود کالیبراسیون پرشر سوئیچ دانفوس حداقل هر شش ماه تا یک سال انجام شود، بهویژه در محیطهای صنعتی که فشار و دما دائماً در حال تغییر است. مستندسازی نتایج کالیبراسیون در فرمهای مخصوص نیز ضروری است تا سوابق عملکرد دستگاه برای بازرسیهای بعدی در دسترس باشد.
مقایسه پرشر سوئیچ دانفوس با سایر برندها
در بازار تجهیزات کنترلی، برندهای متعددی مانند Honeywell، Johnson Controls و Siemens نیز پرشر سوئیچ تولید میکنند، اما دانفوس بهدلیل دقت ساخت، دوام بالا و طراحی صنعتی متمایز شناخته میشود. یکی از تفاوتهای اصلی پرشر سوئیچ دانفوس، کیفیت بالای دیافراگم و مکانیزم داخلی آن است که باعث ثبات عملکرد در شرایط دمایی و فشاری متغیر میشود. همچنین، طراحی بدنه مقاوم در برابر خوردگی و رطوبت، این محصول را برای استفاده در محیطهای صنعتی خشن مناسب کرده است.
از نظر قابلیت تنظیم و تعمیرپذیری، پرشر سوئیچهای دانفوس معمولاً دسترسی آسانتری به پیچهای تنظیم و اتصالات دارند. علاوه بر آن، گستره وسیعی از مدلها برای مصارف خاص مانند کنترل فشار روغن، هوا، آمونیاک و مبردها در دسترس است. در مقابل، برخی برندها تنها برای کاربردهای محدود طراحی شدهاند. این ویژگیها موجب شده تا دانفوس به انتخاب اول بسیاری از مهندسان در پروژههای صنعتی تبدیل شود.
تست عملکرد پس از تنظیم و کالیبراسیون
پس از پایان مراحل تنظیم یا کالیبراسیون، انجام تست عملکرد برای اطمینان از صحت کارکرد دستگاه ضروری است. در این مرحله، پرشر سوئیچ به سیستم واقعی یا منبع فشار شبیهسازیشده متصل میشود تا تغییرات فشار بهصورت تدریجی اعمال گردد. مهندس تنظیمکننده باید دقت کند که نقطههای قطع (Cut-out) و وصل (Cut-in) دقیقاً در محدوده تنظیمشده فعال شوند. اگر تفاوت زیادی بین مقدار واقعی و مقدار تنظیمی وجود داشته باشد، نیاز به اصلاح مجدد یا بررسی خرابی داخلی وجود دارد.
تست عملکرد معمولاً در سه مرحله انجام میشود: افزایش فشار، کاهش فشار، و بررسی پایداری عملکرد در فشار ثابت. در هر مرحله، تغییر وضعیت کنتاکتها با مولتیمتر بررسی و ثبت میشود. در صورت تکرار صحیح عملکرد در چندین چرخه متوالی، میتوان از صحت تنظیمات و پایداری عملکرد سوئیچ اطمینان حاصل کرد. این مرحله نهتنها کیفیت تنظیم را تأیید میکند، بلکه از بروز خطاهای ناگهانی در زمان بهرهبرداری جلوگیری میکند.
مستندسازی و مدیریت سوابق کالیبراسیون
یکی از بخشهای کلیدی در فرآیند نگهداری صنعتی، مستندسازی دقیق تنظیمات و کالیبراسیون پرشر سوئیچها است. هر بار که دستگاه تنظیم یا کالیبره میشود، باید اطلاعاتی مانند تاریخ، نام اپراتور، مقادیر Cut-in و Cut-out، و نتایج تست عملکرد در فرم مخصوص ثبت گردد. این دادهها بهعنوان مرجع در بازرسیهای بعدی و ممیزیهای فنی بسیار ارزشمند هستند و امکان تحلیل روند تغییرات عملکرد دستگاه را فراهم میکنند.
مدیریت صحیح سوابق کالیبراسیون علاوهبر افزایش قابلیت اطمینان سیستم، به رعایت استانداردهای بینالمللی مانند ISO 9001 و ISO 17025 کمک میکند. در صنایع حساس نظیر پتروشیمی و داروسازی، وجود مدارک مستند از صحت عملکرد تجهیزات کنترلی الزامی است. نگهداری فایلهای دیجیتال و چاپی از گزارشها، موجب تسهیل در ردیابی و برنامهریزی برای کالیبراسیونهای دورهای آینده میشود.
خطاهای رایج در تنظیم و نحوه رفع آنها
یکی از رایجترین خطاها در تنظیم پرشر سوئیچ دانفوس، اشتباه در تعیین مقدار دیفرانسیل فشار است. اگر این مقدار بیش از حد زیاد باشد، ممکن است سیستم دیرتر از حالت مورد انتظار فعال شود؛ و در مقابل، اگر بیش از حد کم باشد، باعث عملکرد مکرر و غیرضروری سوئیچ میشود. همچنین، در برخی موارد فشار کاری سیستم با محدوده مجاز سوئیچ مطابقت ندارد و این موضوع باعث خرابی زودهنگام دستگاه میشود.
در صورت مشاهده عملکرد ناپایدار یا عدم تغییر وضعیت کنتاکتها، باید دیافراگم داخلی یا بخش مکانیکی از نظر نشتی و خوردگی بررسی شود. تمیزکردن سوئیچ، بررسی اتصالات و جایگزینی قطعات فرسوده معمولاً مشکل را رفع میکند. ثبت خطاها و اصلاح آنها، بخشی از فرآیند نگهداری پیشگیرانه محسوب میشود.
نکات ایمنی و توصیههای نگهداری
هنگام تنظیم یا کالیبراسیون پرشر سوئیچ، رعایت اصول ایمنی اهمیت بالایی دارد. هرگز نباید عملیات تنظیم روی سیستمی انجام شود که تحت فشار یا در حال کار است. علاوهبراین، باید از ابزارهای عایق و استاندارد استفاده شود تا خطر برقگرفتگی یا انفجار کاهش یابد. دستورالعملهای ایمنی دانفوس همیشه باید بهعنوان مرجع اصلی در نظر گرفته شوند.
برای حفظ دقت و عمر طولانی دستگاه، توصیه میشود پرشر سوئیچ بهصورت دورهای تمیز و از نظر عملکرد بررسی شود. محافظت در برابر رطوبت، ارتعاش زیاد و آلودگی محیطی از عوامل کلیدی در افزایش عمر مفید این تجهیزات است. نگهداری صحیح، هزینههای تعمیر و توقف تولید را بهطور چشمگیری کاهش میدهد.
جمعبندی و نتیجهگیری
پرشر سوئیچ دانفوس بهدلیل دقت بالا، قابلیت اطمینان و سازگاری با محیطهای صنعتی، یکی از گزینههای محبوب در کنترل فشار بهشمار میرود. تنظیم و کالیبراسیون صحیح این تجهیز، تأثیر مستقیمی بر پایداری سیستم و ایمنی فرآیند دارد. با رعایت دستورالعملهای استاندارد و استفاده از ابزارهای دقیق، میتوان عملکرد بهینه و عمر طولانی از دستگاه انتظار داشت.
در نهایت، انتخاب مدل مناسب دانفوس بر اساس محدوده فشار کاری، نوع سیال و شرایط محیطی از اهمیت ویژهای برخوردار است. همکاری با متخصصان و استفاده از خدمات کالیبراسیون معتبر، تضمینکننده عملکرد پایدار و دقیق سیستم در بلندمدت خواهد بود.
