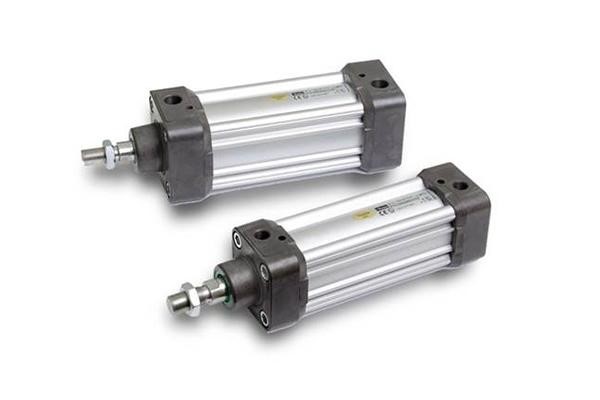

عملکرد و طول عمر جک چهار میل پنوماتیک به شدت تحت تأثیر عواملی چون جنس مواد سازنده (آلومینیوم، فولاد، پلیمرها)، کیفیت آب‌بندها (NBR، PU، FKM)، دقت ماشین‌کاری قطعات، شرایط محیطی (دما، رطوبت، گرد و غبار)، و نحوه نگهداری و سرویس دوره‌ای قرار دارد. برای مثال، استفاده از فولاد ضد زنگ در محیط‌های خورنده، طول عمر جک را به طور چشمگیری افزایش می‌دهد. همچنین، فیلتراسیون مناسب هوا، از سایش زودرس قطعات داخلی جلوگیری می‌کند. در این مقاله، به تشریح این عوامل و تأثیر آن‌ها بر کارایی و دوام جک‌های چهار میل پنوماتیک خواهیم پرداخت. همراه ما باشید تا از ساختار، طراحی و روش‌های نگهداری پیشگیرانه جک پنوماتیک چهار میل آشنا شوید.

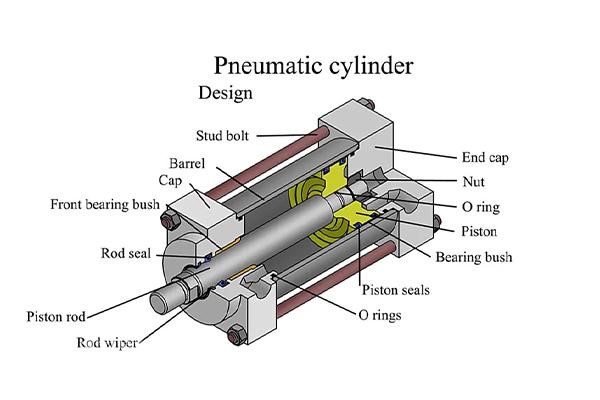

ساختار و طراحی جک چهار میل پنوماتیک
ساختار و طراحی جک چهار میل پنوماتیک بر عملکرد و دوام آن تأثیر بسزایی دارد. این نوع جک که به دلیل استفاده از چهار میله (Tie rod) برای اتصال درپوش‌ها به بدنه سیلندر به این نام شناخته می‌شود، از اجزای مختلفی تشکیل شده است که هر کدام وظیفه‌ای خاص بر عهده دارند. اجزای اصلی جک پنوماتیک چهار میل عبارت است از:
- پیستون مگنتی: قطعه اصلی که حرکت خطی را درون سیلندر انجام می‌دهد و مگنت برای تشخیص موقعیت دارد.
- شفت پیستون فولادی: از جنس فولاد ضد زنگ و کروم کاری شده برای مقاومت در برابر خوردگی و سایش.
- میله‌های جانبی (Tie rods): چهار میله فولادی که درپوش‌ها را به بدنه سیلندر محکم و استحکام ساختار را تضمین می‌کنند. این میله‌ها عامل اصلی نامگذاری جک پنوماتیک چهار میل هستند.
- درپوش‌های ابتدایی و انتهایی: از جنس آلومینیوم با سطح صاف برای جلوگیری از تجمع آلودگی و سهولت در تمیز کردن.
- لوازم آب‌بندی: از جنس پلی اورتان یا NBR برای جلوگیری از نشت هوا و افزایش عمر مفید سیلندر چهار میل پنوماتیک.
- واشرهای پلی اورتان: برای ایجاد حرکت نرم و بی‌صدا در انتهای کورس پیستون.
- مهره‌های درپوش و شفت پیستون: از جنس فولاد ضد زنگ برای اتصال قطعات و تحمل نیروها.
- ضربه گیرهای داخلی: برای جلوگیری از ضربه شدید پیستون به انتهای سیلندر و افزایش طول عمر جک پنوماتیک چهار میل.
سیلندر چهار میل در دو نوع یک‌طرفه و دوطرفه تولید می‌شوند. در نوع دوطرفه، هوا از هر دو طرف پیستون وارد خواهد شد و حرکت رفت و برگشتی کنترل شده‌ای را ایجاد می‌کند. سیلندر پنوماتیک Tie Rod دوطرفه رایج‌تر در خرید جک چهار میل پنوماتیک بوده و در صنایع مختلف کاربرد فراوانی دارد.
طراحی دقیق و انتخاب مواد مناسب در ساخت سیلندر چهار میل، عملکرد صحیح، طول عمر بالا و کاهش نیاز به تعمیرات را تضمین می‌کند. استفاده از مواد مقاوم در برابر خوردگی، آب‌بندی مناسب و طراحی دقیق اجزا، از عوامل کلیدی در کیفیت جک پنوماتیک چهار میل (یا سیلندر استاندارد چهار میل) محسوب می‌شوند.
عوامل محیطی و تاثیرات آن بر عملکرد جک پنوماتیک
عوامل محیطی نقش مهمی در عملکرد و طول عمر جک پنوماتیک چهار میل (سیلندر پنوماتیک Tie Rod) ایفا می‌کنند. در ادامه این بخش به برخی از مهم‌ترین این عوامل و تأثیرات آن‌ها اشاره می‌کنیم:
- دما: دماهای بسیار بالا باعث تخریب آب‌بندها (اورینگ‌ها و پکینگ‌ها) و کاهش خاصیت ارتجاعی آن‌ها شده و منجربه نشت هوا و کاهش راندمان جک می‌شود. دماهای پایین نیز ویسکوزیته روان‌کننده را افزایش داده و حرکت پیستون را کند می‌کنند.
- رطوبت: رطوبت بالا باعث خوردگی اجزای فلزی جک، به ویژه میله پیستون و بدنه سیلندر می‌شود. همچنین، رطوبت با روان‌کننده ترکیب شده و خاصیت آن را کاهش می‌دهد.
- گرد و غبار و ذرات معلق: این ذرات وارد سیلندر شده و باعث سایش زودرس آب‌بندها، پیستون و بدنه سیلندر می‌شوند. همچنین، تجمع گرد و غبار عملکرد صحیح شیرها و سایر اجزای سیستم پنوماتیک را مختل خواهد کرد.
- مواد شیمیایی: قرار گرفتن در معرض مواد شیمیایی خورنده به اجزای جک آسیب می‌رساند. نوع ماده شیمیایی و غلظت آن تعیین کننده میزان آسیب خواهد بود.
- ارتعاش و ضربه: ارتعاشات مداوم و ضربه‌های شدید باعث شل شدن اتصالات، ترک خوردن قطعات و کاهش عمر مفید جک می‌شوند.
با در نظر گرفتن این عوامل و انجام اقدامات پیشگیرانه، می‌توان عملکرد و طول عمر جک پنوماتیک چهار میل را به طور قابل توجهی افزایش داد.
کیفیت و نوع مواد استفاده شده در ساخت جک پنوماتیک
کیفیت و نوع مواد استفاده شده در ساخت جک‌های پنوماتیک، تأثیر بسزایی بر کارایی و دوام آن‌ها دارد. بدنه سیلندر معمولاً از آلومینیوم (به دلیل وزن سبک و مقاومت در برابر خوردگی) یا فولاد (برای کاربردهای سنگین و فشار بالا) ساخته می‌شود. پیستون از جنس آلومینیوم، فولاد یا چدن است و شفت پیستون اغلب از فولاد سخت‌شده با روکش کروم برای مقاومت در برابر سایش و خوردگی ساخته می‌شود.
آب‌بندها (اورینگ‌ها و پکینگ‌ها) از جنس موادی مانند NBR (نیتریل)، PU (پلی‌یورتان) یا FKM (وایتون) ساخته می‌شوند که در برابر روغن، حرارت و سایش مقاوم باشند.
نحوه نگهداری و تعمیرات پیشگیرانه جک چهار میل پنوماتیک
نگهداری و تعمیرات پیشگیرانه جک پنوماتیک چهار میل برای حفظ عملکرد مطلوب و افزایش طول عمر آن بسیار مهم است. در این قسمت به روش‌های کلیدی در قالب نکات کوتاه اشاره می‌کنیم:
- بررسی منظم: به صورت دوره‌ای جک را از نظر نشتی هوا، آسیب‌های ظاهری و وضعیت اتصالات بررسی کنید.
- تمیز کردن: جک و محیط اطراف آن را از گرد و غبار و آلودگی‌ها پاک کنید.
- روانکاری: در صورت نیاز و طبق توصیه سازنده، قطعات متحرک جک را با روانکار مناسب، روغن‌کاری کنید. از روانکارهای توصیه شده توسط سازنده استفاده کنید.
- کنترل فشار هوا: فشار هوای ورودی به جک را مطابق با مشخصات فنی آن تنظیم کنید. فشار بیش از حد می‌تواند به جک آسیب برساند.
- فیلتراسیون هوا: از فیلترهای مناسب برای حذف رطوبت، گرد و غبار و روغن از هوای ورودی به سیستم پنوماتیک استفاده کنید.
- بازرسی اتصالات: اتصالات شل شده می‌توانند باعث نشتی هوا و کاهش عملکرد جک شوند. اتصالات را به طور منظم بررسی و در صورت نیاز محکم کنید.
- جلوگیری از ضربه و ارتعاش: از جک در برابر ضربه‌های فیزیکی و ارتعاشات شدید محافظت کنید.
با رعایت این نکات، می‌توانید طول عمر جک پنوماتیک چهار میل خود را افزایش داده و از هزینه‌های ناشی از خرابی و توقف تولید و پرداخت مجدد قیمت جک چهار میل پنوماتیک جلوگیری کنید.
جک چهار میل پنوماتیک؛ استحکام، دقت و کارایی در صنعت
جک‌های پنوماتیک چهار میل، به عنوان اجزای حیاتی در سیستم‌های اتوماسیون صنعتی، نقش مهمی در تبدیل انرژی پنوماتیکی به حرکت خطی ایفا می‌کنند. عملکرد و دوام این جک‌ها به عوامل متعددی از جمله ساختار و طراحی، جنس مواد به کار رفته، شرایط محیطی و نحوه نگهداری بستگی دارد. ساختار مستحکم این جک‌ها که با چهار میله‌ی فولادی درپوش‌ها را به بدنه متصل می‌کند، استحکام و پایداری بالایی را فراهم می‌آورد.
انتخاب مواد مناسب مانند فولاد ضد زنگ برای شفت پیستون و آلومینیوم برای بدنه، مقاومت در برابر خوردگی و سایش را تضمین می‌کند. همچنین، استفاده از آب‌بندهای با کیفیت و فیلتراسیون مناسب هوا، از نفوذ آلاینده‌ها و آسیب به قطعات داخلی جلوگیری می‌کند.
برای کسب اطلاعات دقیق‌تر در مورد انواع جک‌ها، مشخصات فنی، کاربردها، نکات خرید و راهنمای انتخاب جک پنوماتیک چهار میل مناسب با نیازهای خود، به سایر مقالات تخصصی ما در وب‌سایت مراجعه کنید. با مطالعه‌ی این مقالات، دانش خود را در این زمینه افزایش داده و انتخابی آگاهانه‌تر داشته باشید.
